磁性元件分析儀
<
>
詳細信息

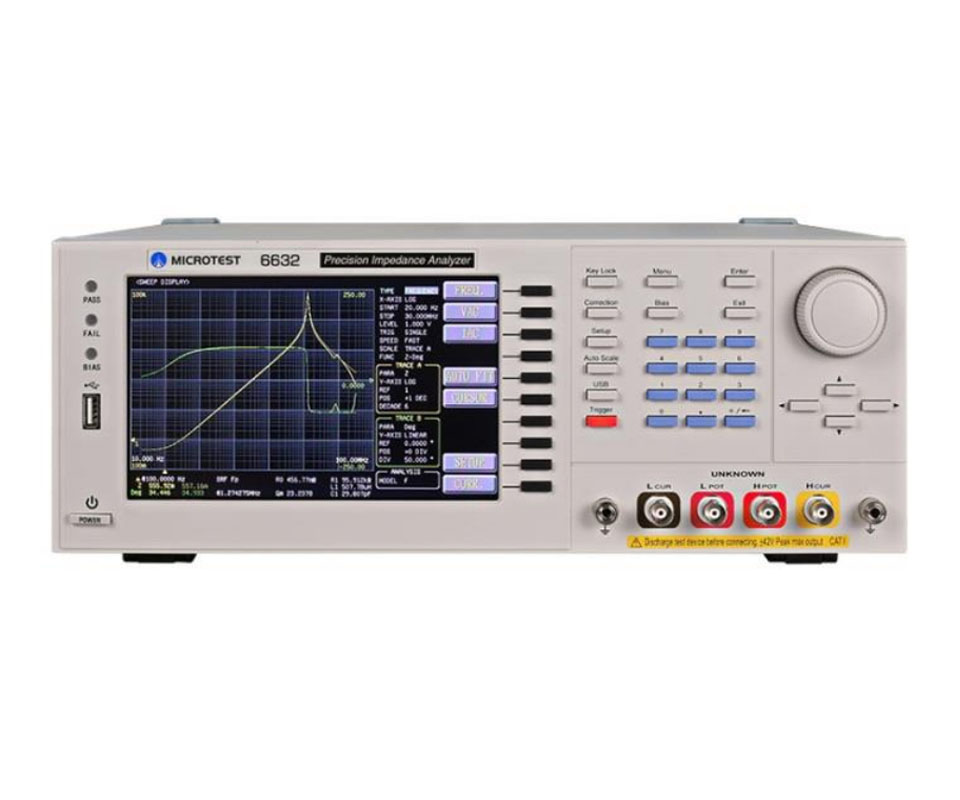

6632 精密阻抗分析儀，提供 6 種頻率選項(10 Hz 至1/3/5/10/20/30 MHz)，可以進行交流信號的LCR測試，測試頻率和測試級別可進行連續變化的階段測量。可在不同測試、模式條件下、進行高速地連續測試。提供輸出阻抗25?/100?可切換，ALC補償，多步測試;BIN 分類及比較器功能在自動元件生產時進行良品與不良品分類。內建直流偏置電壓±12V，并可選購外掛直流偏置電壓/電流 0到±40V/±100mA，精準量測壓電陶瓷材料之導納圓繪圖，提供量測電容之直流電壓特性;及選購等效電路分析功能支援7種不同的參數模型(三元件、四元件)，可協助客戶模擬元件的等效參數值。可搭配 6210, 6220,或6240直流偏流源測試系統。且支援RS-232、GPIB、Handler、LAN、USB Host/Device 等介面。
6632精密阻抗分析儀可搭配各式各樣的測試治具與配件。例如:介電常數測試治具 FX-0000C7，儀器內建公式直接算出材料介電數值 εr'、εr"。評估 PCB 空板或陶瓷板等。使用液態介電治具 FX-000C20，用來評估電化學材料特性分析。使用導磁系數測試治具 FX-0000C8，儀器內建公式直接算各種環形磁芯或鐵氧體磁芯及電磁屏蔽涂層材料的導磁系數 μr'、μr"。其內建的公式讓讓量測步驟變得更為簡易及快速。
量測精準度及多功能性為種不同類型的工作和應用程式高要求的zui佳選擇，使用者包括半導體、元件廠商、研發單位、進料檢驗、實驗室、學生。
特色：
· 信號源頻率范圍：DC, 10Hz-1/3/5/10/20/30MHz
· 基本阻抗量測精度 ±0.08% ( 典型值 ±0.05%)
· 自動電平控制 (ALC) 功能
· 輸出阻抗 25Ω/100Ω 可切換
· 提供電表模式、多步測試、圖形掃圖、等效電路模型分析
· 內建直流偏置電壓 ±12 V，可另選購外掛直流偏置電壓 0 到 ±40V/ 電流 ±100mA
· 精準量測壓電陶瓷材料之導納圓繪圖，并提供量測電容之 C-V 曲線
· 超快量測速度 < 3mS> · 開路 / 短路 / 負載校正功能
· 電表模式下最多可顯示四個元件參數，電感值及 DCR 值可同時顯示
· 可同時量測和顯示自動元件分類：比較器功能及 Handler 接口 BIN分類功能
· 并搭配多樣治具，如 : 液態介電、介電治具和導磁系數量測
· 可搭配 DC BIAS 6210/6220/6240

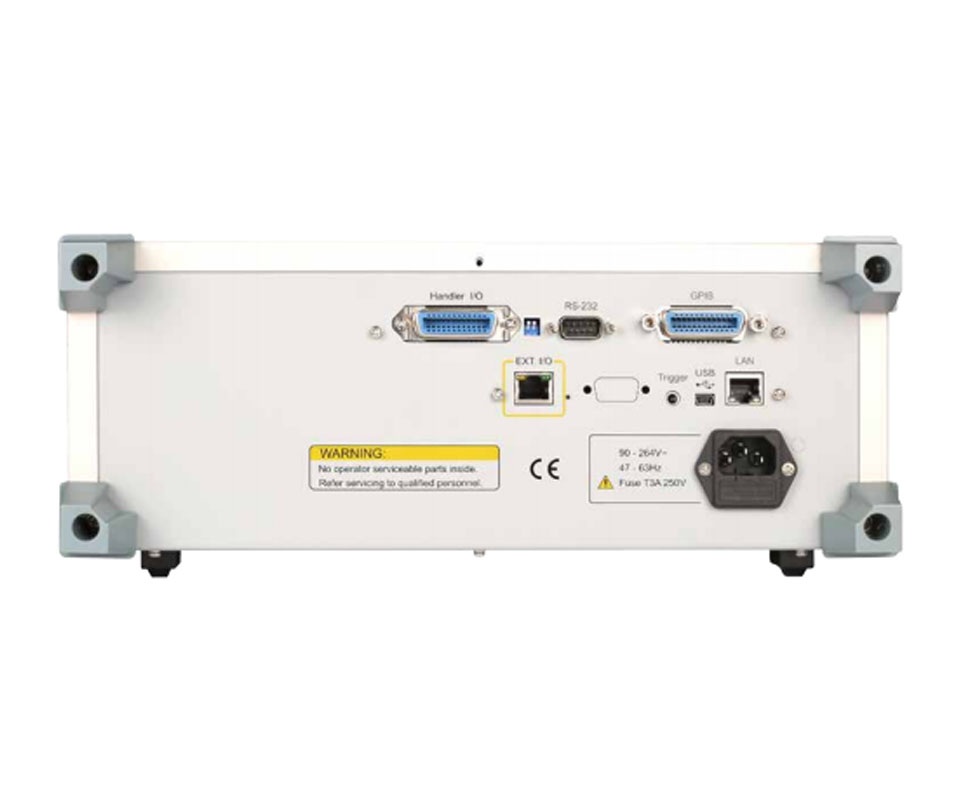

· 支援 RS-232、GPIB、Handler、LAN、USB Host/Device 等介面
· 適用于研發、制程、實驗室等檢測領域
· 可加購電腦連線軟體
規格
參數量測范圍
應用范圍
6632精密阻抗分析儀可搭配各式各樣的測試治具與配件。例如:介電常數測試治具 FX-0000C7，儀器內建公式直接算出材料介電數值 εr'、εr"。評估 PCB 空板或陶瓷板等。使用液態介電治具 FX-000C20，用來評估電化學材料特性分析。使用導磁系數測試治具 FX-0000C8，儀器內建公式直接算各種環形磁芯或鐵氧體磁芯及電磁屏蔽涂層材料的導磁系數 μr'、μr"。其內建的公式讓讓量測步驟變得更為簡易及快速。
量測精準度及多功能性為種不同類型的工作和應用程式高要求的zui佳選擇，使用者包括半導體、元件廠商、研發單位、進料檢驗、實驗室、學生。
特色：
· 信號源頻率范圍：DC, 10Hz-1/3/5/10/20/30MHz
· 基本阻抗量測精度 ±0.08% ( 典型值 ±0.05%)
· 自動電平控制 (ALC) 功能
· 輸出阻抗 25Ω/100Ω 可切換
· 提供電表模式、多步測試、圖形掃圖、等效電路模型分析
· 內建直流偏置電壓 ±12 V，可另選購外掛直流偏置電壓 0 到 ±40V/ 電流 ±100mA
· 精準量測壓電陶瓷材料之導納圓繪圖，并提供量測電容之 C-V 曲線
· 超快量測速度 < 3mS> · 開路 / 短路 / 負載校正功能
· 電表模式下最多可顯示四個元件參數，電感值及 DCR 值可同時顯示
· 可同時量測和顯示自動元件分類：比較器功能及 Handler 接口 BIN分類功能
· 并搭配多樣治具，如 : 液態介電、介電治具和導磁系數量測
· 可搭配 DC BIAS 6210/6220/6240
· 支援 RS-232、GPIB、Handler、LAN、USB Host/Device 等介面
· 適用于研發、制程、實驗室等檢測領域
· 可加購電腦連線軟體
規格
| ? | ?? | |
|
? ? ? ? ? ? ?測試頻率 |
6632-1/1S | 10Hz ~ 1MHz |
| 6632-3/3S | 10Hz ~ 3MHz | |
| 6632-5/5S | 10Hz ~ 5MHz | |
| 6632-10/10S | 10Hz ~ 10MHz | |
| 6632-20/20S | 10Hz ~ 20MHz | |
| 6632-30/30S | 10Hz ~ 30MHz | |
| * S 為選購等效模型分析功能 | ||
| 最小分辨率 | 100mHz, 6位元頻率輸入 | |
| 準確度 | 7 ppm±100mHz | |
| 基本測量準確度 | ±?0.08%?(典型值±?0.05%?) | |
|
???? ? ? AC?測試信號位準 ? |
測試信號電壓范圍 | ?10mV?-?2Vrms |
| 電壓最小分辨率 | 1mV | |
| 準確度 |
ALC ON：6％?*?設定電壓?±2mV ALC OFF：10％?*?設定電壓?±2mV |
|
| 測試信號電流范圍 | 200μA - 20mArms | |
| 電流最小分辨率 | 10μA | |
| 準確度 |
ALC ON：6％?*?設定電流?±?20μA ALC OFF：10％?*?設定電流?±?20μA |
|
| DC測試信號位準 | 1V (固定) | |
| 測量時間 (最快) | < 3mS> | |
| 輸出阻抗 | 可切換25Ω、100Ω?(標稱值) | |
| 測試參數 | |Z|(阻抗)、|Y|(導納)、θ(相位角)、X(電抗)、R(串并聯電阻)、G(電導)、B(電納)、L(電感)、D(損耗因數)、Q(品質因數)、DCR(直流電阻)?、C(電容)、?Vdc-Idc(直流電壓電流)、ESR(等效串聯電阻) 、ε (相對介電系數)、μr (相對導磁系數) | |
| Bias | 可搭配 DC Bias 6210/6220/6240 | |
| 測量模式 | 電表模式、多步測試、掃描圖形分析、*等效電路模型分析(S型號 選購) | |
| 等效電路 | 串聯、并聯 | |
| 校正 | 開路、短路、負載 | |
| 多步列表測試 | 50組 ，每組15個測試步驟 | |
| 等效電路模型分析 (選購) | 三元件 (4 種模型)、四元件(3 種模型) | |
| 內建直流偏置電壓 | -12 to +12V, 0.3% ±1.5mV, 100Hz to 30MHz | |
| BIN分類 | 9級 (最大) | |
| 比較器 | ABS、ΔABS、Δ%、OFF | |
| 內建儲存 | 100組LCR Meter測試設定文件 、50組多步測試設定 | |
| USB Host 儲存 | LCR Meter測試設定文件、多步測試設定文件、BMP圖像、掃圖畫面及資料 | |
| 介面 | RS-232、GPIB、Handler、LAN、USB Host/Device | |
| 選購 | 電腦連線軟體 | |
| 等效電路模型分析，三元件 (4種模型)、四元件 (3種模型) | ||
| 外掛直流偏置電壓/電流? ( 0 到 ±40V/±100mA) | ||
| 電源需求 | 電壓 90-264Vac | |
| 頻率 47-63Hz | ||
| 低功耗：最大30W | ||
| 液晶螢幕 | 7吋TFT, 彩色顯示 (800*480) | |
| 操作環境 | 溫度：10-40℃、濕度：20-90%RH | |
| 外觀尺寸(W*H*D) | 336x147x340 mm | |
| 重量 | 3.95Kg | |
| ? | ? |
| |Z| | 0.000 mΩ to 9999.99 MΩ |
| R, X | ± 0.000 mΩ to 9999.99 MΩ |
| |Y| | 0.00000 μS to 999.999 kS |
| G, B | ± 0.00000 μS to 999.999 kS |
| θRAD | ± 0.00000 to 3.14159 |
| θDEG | ± 0.000° to 180.000° |
| Cs, Cp | ± 0.00000 pF to 9999.99 F |
| Ls, Lp | ± 0.00 nH to 9999.99 kH |
| D | 0.00000 to 9999.99 |
| Q | 0.00 to 9999.99 |
| Δ | ± 0.00% to 9999.99% |
| Rdc | 0.00 mΩ to 99.9999 MΩ |
| εr'?εr'' | 0 to 100000 |
| μr'?μr'' | 0 to 100000 |
| ? | ? |
| 被動元件 | 電容器、電感器、電阻器、變壓器、陶瓷諧振器、石英晶體 |
| 半導體元件 | 變容二極體之 cv 特性分析、二極體 |
| 介電質材料 | 塑膠、陶瓷、印刷電路板的電容率和損耗正切評估 |
| 導磁材料 | ? |
| 其他元件 | 電路板上的元件阻抗評估 |
