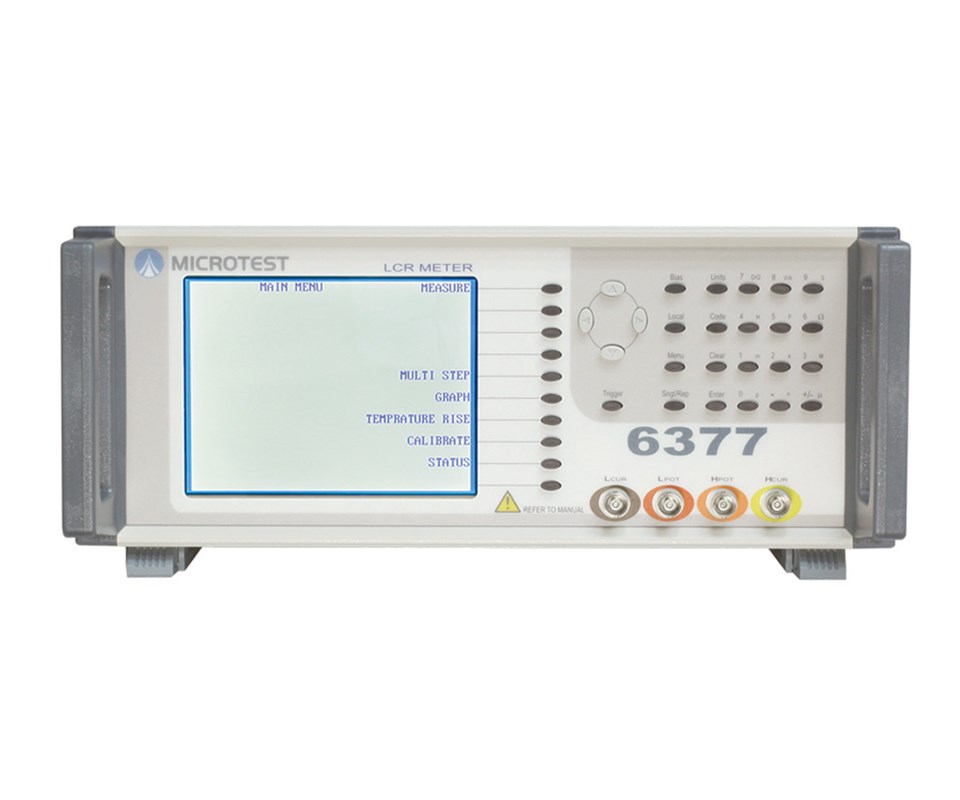

阻抗測試儀6377
<
>
詳細信息
6377 阻抗測試儀器具備高精確度、速度，且經濟型多功能，能夠執行一應俱全的組件測試?？纱钆銬C Bias 機型。人性化操作接口設計同步于國際趨勢，簡單操作快速導入產線。多項參數同時測是只需一次設定，一次同時顯示。高精密值的量測數據與卓越的功效，為組件和材料不可或缺的測試儀器。支持RS232、Handler、GPIB PC 聯機?？蓱?yīng)用在電阻、電容、電感、震蕩器、傳感器、延遲線、濾波器、共振器等方面。
MICROTEST 阻抗分析系列提供專用治具，就算帶測物體機再微小，透過專用治具精準量測數值，也能降低治具因素所產生的量測誤差。阻抗分析系列并且提供相關應用的選購配件。
特色：
· 0.1%基本精確度
· 多項參數同步測試功能
· 阻抗掃描圖形分析功能
· 全頻帶量測信號功能(頻率微調分辨率5 Digits、信號位準10mV至2Vrms)
· 選購搭配DC Bias，進行電流掃描頻率功能
· 客制化服務及治具設計提供測試方案
· LCR電表全系列產品可選購Meter Link自動化測試軟件，e化作業超快捷
量測數據
規格
參數量測范圍
應用范圍
電阻、電容、電感、震蕩器、傳感器、延遲線、濾波器、共振器
MICROTEST 阻抗分析系列提供專用治具，就算帶測物體機再微小，透過專用治具精準量測數值，也能降低治具因素所產生的量測誤差。阻抗分析系列并且提供相關應用的選購配件。
特色：
· 0.1%基本精確度
· 多項參數同步測試功能
· 阻抗掃描圖形分析功能
· 全頻帶量測信號功能(頻率微調分辨率5 Digits、信號位準10mV至2Vrms)
· 選購搭配DC Bias，進行電流掃描頻率功能
· 客制化服務及治具設計提供測試方案
· LCR電表全系列產品可選購Meter Link自動化測試軟件，e化作業超快捷
量測數據
| 測量頻率 | 20Hz-1MHz |
| 測量頻率點數 | 可程序 |
| 基本精確度 | ± 0.1% |
| AC 測試信號位準 | 10mV至2Vrms(1m Vrms 分辨率) |
| DC 測試信號位準 | 0.01V-2V |
| 輸出阻抗 | 100Ω |
| 頻率微調分辨率 | 5 Digits |
| 頻率輸出精準度 | ± 0.01% |
| AC 量測速度Max. | 75mS |
| AC 量測速度Fast | 150mS |
| AC 量測速度Medium | 450mS |
| AC 量測速度Slow | 600mS |
| DC 量測速度Max. | 20mS |
| DC 量測速度Fast | 60mS |
| DC 量測速度Medium | 120mS |
| DC 量測速度Slow | 500mS |
| Bias | 可搭配 6220 DC Bias 機型 |
規格
| 測試值判斷模式 | 依主參數或次參數設定上下限 |
| 等效電路模式 | 串聯/并聯 |
| 運算模式 | 絕對值/百分比 |
| 測試檔位 | 自動/鎖定 |
| 指示器 | Pass/Fail/Bias LED、內建喇叭 |
| 輸出端子 | BNC 鏈接器 |
| 一般安全考慮 | 依據并符合EN61010-1 要求 |
| Immunity | EN61326-1 |
| Emissions | EN55022 Class A |
| 偏差校正 | 開路/短路: 避免夾具或治具上的雜散電容及引線電阻所造成的誤差 |
| 斷電自動存檔 | 當關閉電源或斷電時，設定資料將自動存檔，且於下次開機時回復 |
| 電源需求 | 電壓 90-132Vac or 198-264Vac (可切換) |
| 頻率 47-63Hz | |
| 液晶屏幕 | 320*240 分辨率圖形液晶顯示 |

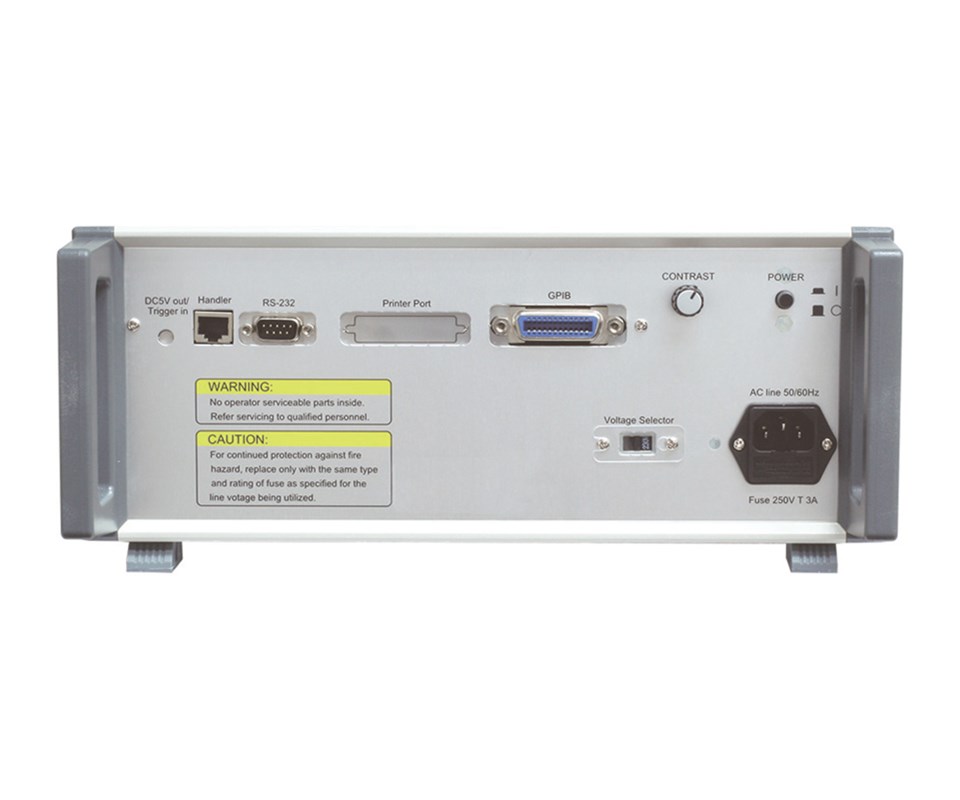

| 接口 | RS-232, GPIB (option), Handler (option) |
| 儲存內存 | 內建式記憶體，可儲存64組30個Multi-step設定 |
| 啟動方式 | 自動、手動、RS-232、GPIB (option)、Handler (option) |
| 操作環境 | Temperature : 10°C to 40°C Humidity : 20 ~ 90% |
| 外觀尺寸 (W*H*D) | 340x133x525 mm |
| 重量 | 6.5 Kg |
參數量測范圍
| ｜Z｜ R X | 0.1 mΩ - 100MΩ |
| ｜Y｜ G B | 10nS - 1000S |
| Cs Cp | 0.01pF - >1F |
| Ls Lp | 0.01nH - 100KH |
| D | 0.00001 - 9.9999 |
| Q | 0.1 - 9999.9 |
| DCR | 0.1mΩ - 100MΩ |
| Δ% | -999.99% - 999.99% |
| Θ | -180° - +180° |
電阻、電容、電感、震蕩器、傳感器、延遲線、濾波器、共振器
