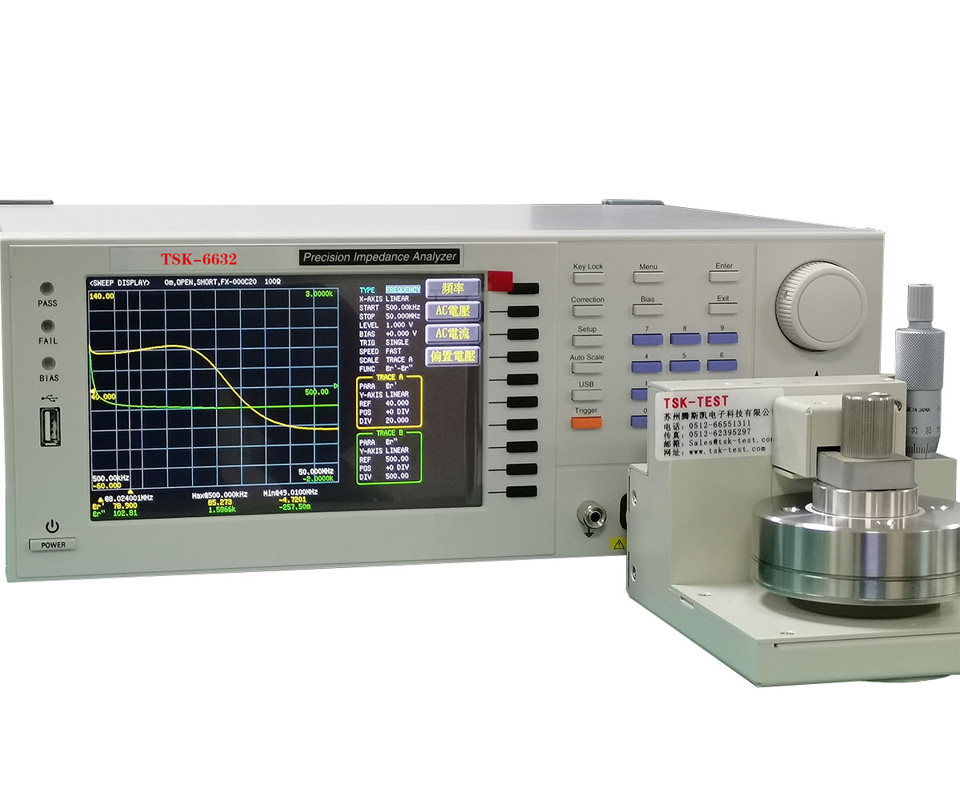

阻抗分析儀TSK6632
精密阻抗分析儀TSK6632
信號源頻率范圍：DC, 10Hz-1/3/5/10/20/30MHz
基本阻抗量測精度 ±0.08% ( 典型值 ±0.05%)
自動電平控制 (ALC) 功能
輸出阻抗 25Ω/100Ω 可切換
? FX-000C19
高頻 DIP 元件測試治具
使用手冊電子檔
光碟
提供電錶模式、多步測試、圖形掃圖、等效電路模型分析
內建直流偏置電壓 ±12 V，可另選購?fù)鈷熘绷髌秒妷?0 到 ±40V/
電流 ±100mA

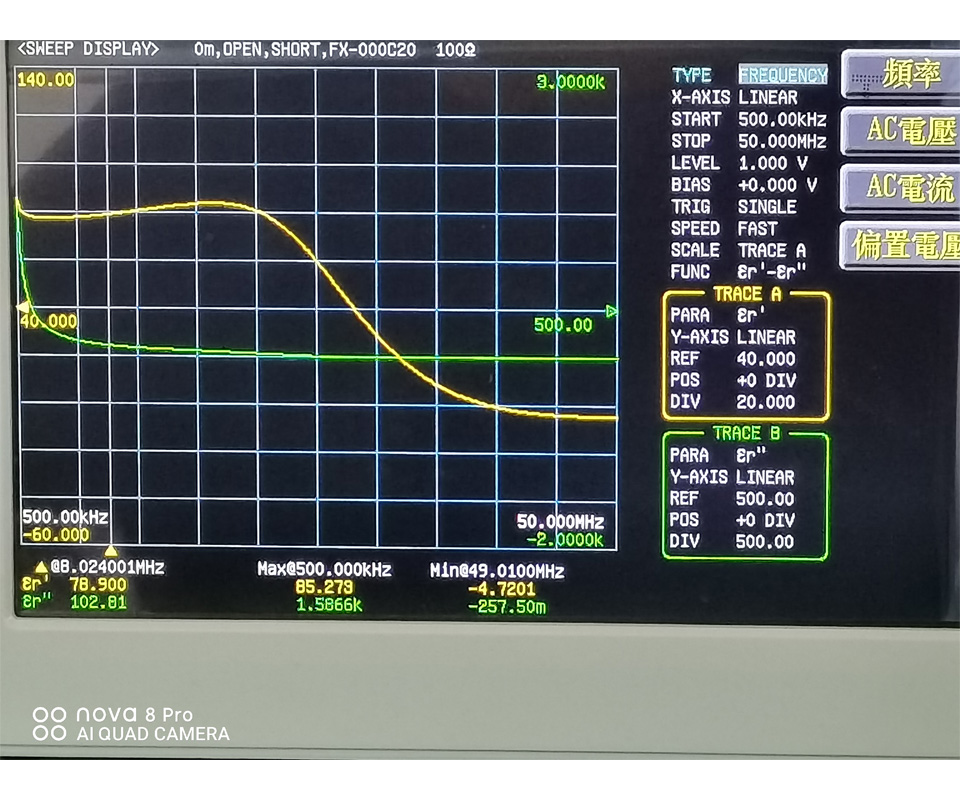

精準量測壓電陶瓷材料之導納圓繪圖，并提供量測電容之 C-V 曲線
超快量測速度 < 3mS>
電腦連線軟體
開路 / 短路 / 負載校正功能
電錶模式下最多可顯示四個元件參數，電感值及 DCR 值可同時顯示
可同時量測和顯示自動元件分類：比較器功能及 Handler 接口 BIN
分類功能
并搭配多樣治具，如 : 液態介電、介電治具和導磁系數量測
可搭配 DC BIAS 6210/6220/6240
? F423906A
? F423503
? F423504
凱爾文測試線夾
DIP 元件測試治具延伸 DIP 元件測試盒(含BNC Box)
支援 RS-232、GPIB、Handler、LAN、USB Host/Device 等介面
適用于研發、製程、實驗室等檢測領域
可加購電腦連線軟體
? FX-0000C6
? F423905
? FX-000C10
高頻DIP元件測試治具SMD 測試治具
高頻下壓式 SMD
測試治具
? FX-000C11
? FX-000C12
? FX-0000C7
高頻鑷子式測試線夾
高頻 SMD 測試治具
介電常數治具
? FX-0000C8
? FX-0000C9
? FX-000C20
導磁係數治具材料測試治具
液體介電測試治具
標配 RS-232
Handler
USB Host/Device
GPIB
LAN
阻抗分析儀6632規格
|
? |
?? | |
|
? ? ? ? ? ? ?測試頻率 |
6632-1/1S |
10Hz ~ 1MHz |
|
6632-3/3S |
10Hz ~ 3MHz | |
|
6632-5/5S |
10Hz ~ 5MHz | |
|
6632-10/10S |
10Hz ~ 10MHz | |
|
6632-20/20S |
10Hz ~ 20MHz | |
|
6632-30/30S |
10Hz ~ 30MHz | |
|
* S 為選購等效模型分析功能 | ||
|
最小分辨率 |
100mHz, 6位元頻率輸入 | |
|
準確度 |
7 ppm±100mHz | |
|
基本測量準確度 |
±?0.08%?(典型值±?0.05%?) | |
|
???? ? ? AC?測試信號位準 ? |
測試信號電壓范圍 |
?10mV?-?2Vrms |
|
電壓最小分辨率 |
1mV | |
|
準確度 |
ALC
ON：6％?*?設定電壓?±2mV | |
|
測試信號電流范圍 |
200μA - 20mArms | |
|
電流最小分辨率 |
10μA | |
|
準確度 |
ALC
ON：6％?*?設定電流?±?20μA | |
|
DC測試信號位準 |
1V (固定) | |
|
測量時間 (最快) |
< 3mS> | |
|
輸出阻抗 |
可切換25Ω、100Ω?(標稱值) | |
|
測試參數 |
|Z|(阻抗)、|Y|(導納)、θ(相位角)、X(電抗)、R(串并聯電阻)、G(電導)、B(電納)、L(電感)、D(損耗因數)、Q(品質因數)、DCR(直流電阻)?、C(電容)、?Vdc-Idc(直流電壓電流)、ESR(等效串聯電阻) 、ε (相對介電系數)、μr (相對導磁系數) | |
|
Bias |
可搭配 DC Bias 6210/6220/6240 | |
|
測量模式 |
電表模式、多步測試、掃描圖形分析、*等效電路模型分析(S型號 選購) | |
|
等效電路 |
串聯、并聯 | |
|
校正 |
開路、短路、負載 | |
|
多步列表測試 |
50組 ，每組15個測試步驟 | |
|
等效電路模型分析 (選購) |
三元件 (4 種模型)、四元件(3 種模型) | |
|
內建直流偏置電壓 |
-12 to +12V, 0.3% ±1.5mV, 100Hz to 30MHz | |
|
BIN分類 |
9級 (最大) | |
|
比較器 |
ABS、ΔABS、Δ%、OFF | |
|
內建儲存 |
100組LCR Meter測試設定文件 、50組多步測試設定 | |
|
USB Host 儲存 |
LCR Meter測試設定文件、多步測試設定文件、BMP圖像、掃圖畫面及資料 | |
|
介面 |
RS-232、GPIB、Handler、LAN、USB Host/Device | |
|
選購 |
電腦連線軟體 | |
|
等效電路模型分析，三元件 (4種模型)、四元件 (3種模型) | ||
|
外掛直流偏置電壓/電流? ( 0 到 ±40V/±100mA) | ||
|
電源需求 |
電壓 90-264Vac | |
|
頻率 47-63Hz | ||
|
低功耗：最大30W | ||
|
液晶螢?zāi)?/span> |
7吋TFT, 彩色顯示 (800*480) | |
|
操作環境 |
溫度：10-40℃、濕度：20-90%RH | |
|
外觀尺寸(W*H*D) |
336x147x340 mm | |
|
重量 |
3.95Kg | |
阻抗分析儀6632參數量測范圍
|
? |
? |
|
|Z| |
0.000 mΩ to 9999.99 MΩ |
|
R, X |
± 0.000 mΩ to 9999.99 MΩ |
|
|Y| |
0.00000 μS to 999.999 kS |
|
G, B |
± 0.00000 μS to 999.999 kS |
|
θRAD |
± 0.00000 to 3.14159 |
|
θDEG |
± 0.000° to 180.000° |
|
Cs, Cp |
± 0.00000 pF to 9999.99 F |
|
Ls, Lp |
± 0.00 nH to 9999.99 kH |
|
D |
0.00000 to 9999.99 |
|
Q |
0.00 to 9999.99 |
|
Δ |
± 0.00% to 9999.99% |
|
Rdc |
0.00 mΩ to 99.9999 MΩ |
|
εr'?εr'' |
0 to 100000 |
|
μr'?μr'' |
0 to 100000 |
阻抗分析儀應用范圍
|
? |
? |
|
被動元件 |
電容器、電感器、電阻器、變壓器、陶瓷諧振器、石英晶體 |
|
半導體元件 |
變?nèi)荻O體之 cv 特性分析、二極體 |
|
介電質材料 |
塑膠、陶瓷、印刷電路板的電容率和損耗正切評估 |
|
導磁材料 |
? |
|
其他元件 |
電路板上的元件阻抗評估 |
