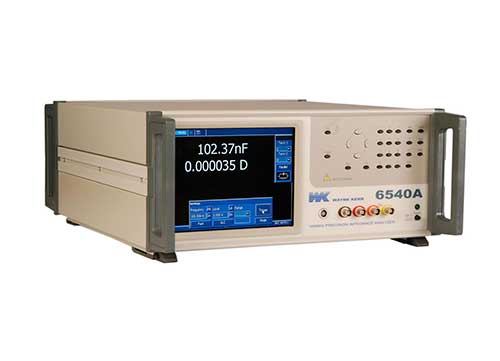

WK6540B阻抗分析儀
Summary:
透過USB, Screen Shot, LAN, RS 232及GPIB有優異的測試數據整理與分析功能.;
6540B 可分為七種機種滿足客戶不同的測試需求及采購預算.
6540B 20Hz~ 40MHz 阻抗測試儀, 精確度: +/- 0.05%.
6540B擁有觸摸屏幕控制，使操作儀器更為方便, 10分鐘以內可以立即上手。也可使用鼠標, 鍵盤及觸控筆來進行操控. .
對于數據的處理分析: 6540B可輕易地輸出屏幕為.bmp文件,隨時能把測量波形數據轉換成CSV文件并儲存在計算機硬盤或透過LAN送給計算機儲存或透過網絡列表機將數據打印出。
6540B 另外提供相對應的高頻20Hz~ 40MHz LCR Meter量測功能, 可針對單點頻率進行測試, 并提供共振頻率的量測, 三種偏差值的顯示方式其它操作跟阻抗測試儀一樣。
6540B軟件升級非常容易,顧客可輕易以U盤自行安裝。
若顧客有特殊應用需求，6540B軟件也容易配合修改。
6540B乃是現代化產品，機身相對的小而輕。
Detailed Comparison: Better spec highlighted in grey
|
Model型號<!--?xml:namespace
prefix = "o" /--> |
6540B |
||
|
Frequency頻率 |
Min最小值 |
20Hz |
|
|
? |
Max最大值 |
40MHz |
|
|
? |
Step?size?分辨率 |
0.1mHz |
|
|
Basic?Accuracy基本精確度 |
0.05% |
||
|
AC?Test?signal?交流訊號源 |
Min?V?rms?最小電平 |
40MV |
|
|
? |
Max?V?rms最大電平 |
1V |
|
|
Source?impedance訊號源阻抗 |
50Ω |
||
|
Rdc?直流電阻測試 |
No |
||
|
DC?Bias?Internal內置直流偏置 |
Max?V最大值 |
±40V |
|
|
? |
Max?I最小值 |
+100mA |
|
|
Impedance阻抗測量 |
Min最小值 |
0.01mΩ |
|
|
? |
Max最大值 |
>2GΩ |
|
|
? |
Max最大值 |
>2GΩ |
|
|
高頻?LCR?Meter?功能 |
20hz~140Mhz |
||
|
Display屏慕 |
8.4"LCD?(640x480)
Touch?screen彩色觸屏 |
||
|
Averaging?數據平均 |
Yes |
||
|
Measurement?speed
測量速度 |
Quicktest?measurement?time速測時間 |
50ms |
|
|
Graphical?Mode曲線圖方式 |
Yes |
||
|
Equivalent?Circuit?Analysis同模電路 |
Developing?in?progress |
||
|
Binning?組件分配訊號接口 |
Yes |
||
|
Set?Up?Memory測量方式記憶 |
20?in?each?mode,?no?capacity?limitation |
||
|
Interfaces界面 |
RS232 |
No |
|
|
? |
GPIB |
Yes |
|
|
? |
LAN |
Yes |
|
|
? |
USB |
Memory?stick?2?ports |
|
|
? |
Sweep?Data?output?format? |
CSV,?Bitmap,
?Screen?Shot |
|
|
Software/?Hardware? |
Upgrade?possibility |
Yes |
|
|
Printer打印機接口 |
Centronics?/?parallel |
Yes |
|
|
19"?Rack?Mounting19“裝備架 |
Yes |
||
|
Size大小 |
Height高 |
190mm |
|
|
? |
Width寬 |
440mm |
|
|
? |
Depth厚度 |
5240Mm |
|
|
? |
Weight重量 |
14kg |
|
