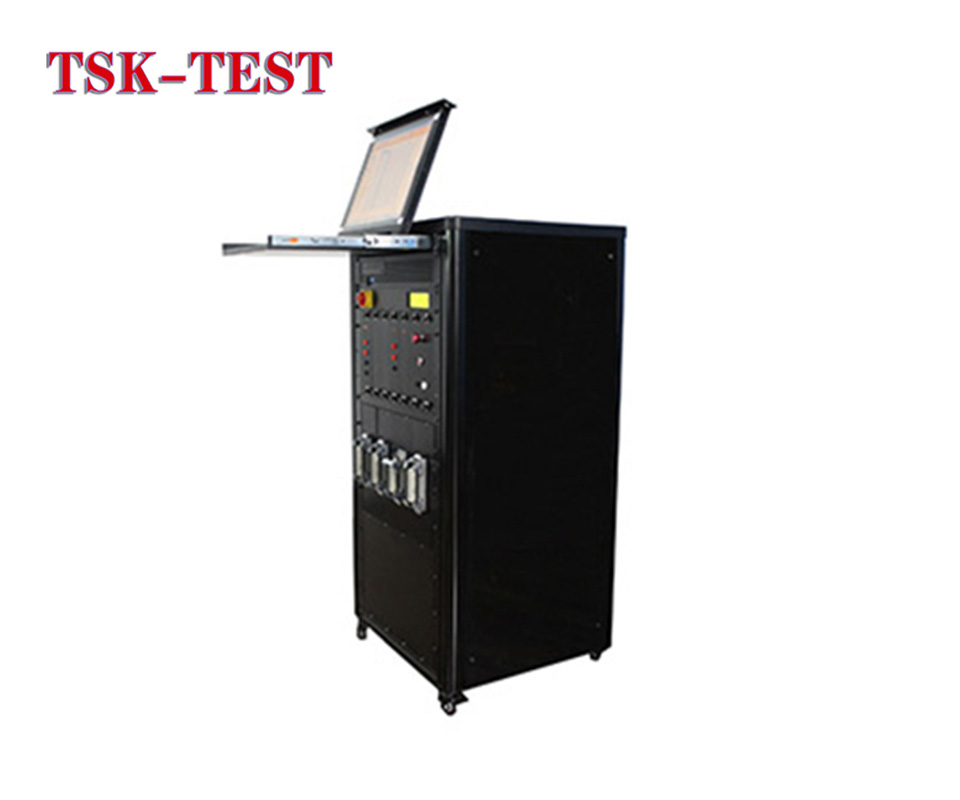

高壓線束綜合測試儀
高壓線束綜合測試儀產品特點說明：
.精密四線式量測 .導通、短路測試
.大電壓導通測試 .大電流導通測試
.高電壓耐壓測試 .高電壓絕緣測試
.完全電腦端控制 .自檢功能
.萬用表功能 .測試結果可生成詳細的測試報告
.每個測試點名稱定義 .多路信號獨立控制點
.電阻、二極管、LED等元件檢測
.可與MES系統對接
測試規格：
名稱 | TSK2000A | TSK2000B | TSK2000C |
AC耐壓 | 1.5KV | 3.6KV | 5.0KV |
DC絕緣 | 1.0KV | 1.0KV | 1.0KV |
DC耐壓 | 無 | 3.6KV | 6.0KV |
大電流導通測試 | 選購 | 選購 | 選購 |
元件測試 | 選購 | 選購 | 選購 |
測試點位 | 32點、64點、128點、256點、512點可選 | ||
技術參數：
低電壓測試 | 測試電壓； 0.2-40VDC步進0.1V |
測試電流； max. 100ｍＡ?DC | |
導通測試范圍； 0.1mΩ-1kΩ | |
短路測試范圍； 20kΩ-10MΩ | |
元件測試 （選購） | |
電阻； | 1mΩ-100mΩ(±2%)/ 100mΩ-1MΩ(±1%)(滿量程) |
二極管； | 正向電壓； ＜1.0V |
反向電壓； max. 40V | |
穩壓管； | 正向電壓； ＜3.0V |
穩壓電壓； max.35V(±10%) | |
LED； | 正向電壓； ＜4.0V |
反向電壓； max.40V | |
備注:以上單個元件的測試可以單獨與測試點相連 | |
大電流導通測試； | |
測試電壓； | max.22VDC |
測試電流； | 50m A-2A |
可編程步進10m A | |
導通測試范圍； | 0.5Ω-10Ω（±0.5%） |
10Ω-1kΩ（±0.5%） | |
可編程步進0.001Ω | |
測試時間 ； | 保持時間；0-60s，可編程步進100ms |
高壓絕緣測試 | |
測試電壓； | 40-1000VDC |
編程步進； | 10V |
測試電流； | max.2mA |
絕緣測試范圍； | 500kΩ-500MΩ（±2%） |
500MΩ-2000MΩ（±5%） | |
2000MΩ-5000MΩ（±10%） | |
編程步進500kΩ | |
快速識別電壓擊穿 | |
高壓擊穿測試（絕緣強度測試） | |
電壓類型； | DC |
測試電壓； | 最大6KV，步進10V |
門限（泄漏）電流； | 0.1-5m A,步距0.1m A |
上升時間； | 0s-65s步進0.1s |
保持時間； | 0.5s-65s步進0.1s |
下降時間； | 0s-65s步進0.1s |
最大電流限制值Imax可編程范圍0.1m A到10m A DC步進0.1m A | |
最小下沖電流限制值Limit under-shooting Imin 可編程范圍0m A to 10m A DC,步進0.01m A | |
電流類型； | AC 50Hz/60Hz |
測試電壓； | 50-6KVAC步進10V |
短路（泄露）電流； | max 10m A |
上升時間； | 0s-65s步進0.1s |
保持時間； | 0.5s-65s步進0.1s |
下降時間； | 0s-65s步進0.1s |
最大電流限制值Imax可編程范圍0.5m A到10m A AC步進0.1m A | |
接口
? 以太網10BaseT 接口連接外置電腦
? 串口
? 操作保護安全電路
? 連接操作指示紅/綠燈
? 管腳通道查找探針
設備使用環境要求及占地空間 | ||
電源 | 工作電壓；220V AC±10%, 50HZ. | |
環境條件 | 溫度要求； | 操作環境； -10°c to40°c |
存儲環境； -10°c to+40°c | ||
相對濕度； | 操作環境； 30%-85%，非冷凝 | |
占地空間 | 尺寸規格 | （W×H×D）660*600*1200mm |
結構要求 | 電腦操作臺和設備為一體式 | |
設備帶滾輪和止動裝置，便于搬運和固定 ? | ||
