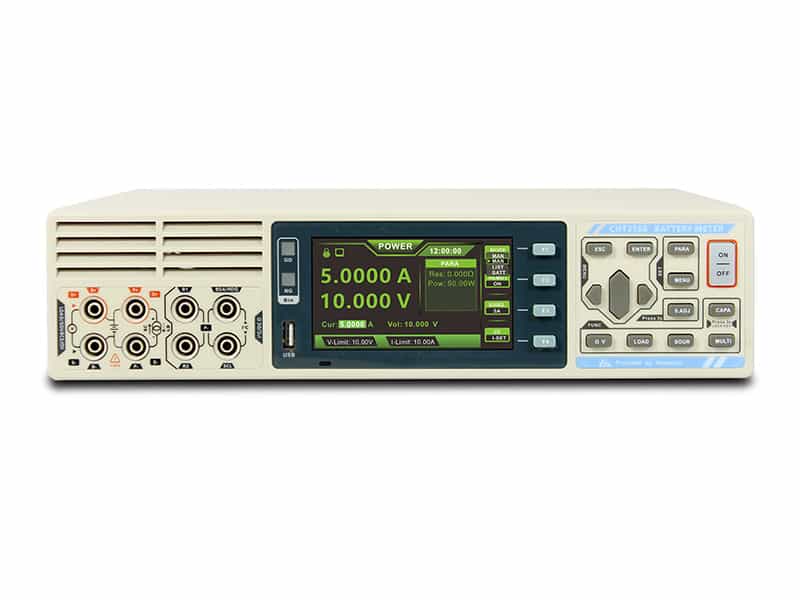

TSK3568電池綜合測試儀
<
>
詳細信息
概 述 (OVERVIEW)
TSK3568電池綜合測試儀是一種高精度寬量程、采用高性能微處理器控制的電池綜合測試儀。它采用最新電池測試技術和工業設計，外形美觀，功能強大，測試快速穩定。該測試儀通過Mult模式編程測試， 可自動完成編程測試，一個工位即可以完成以前多個工位的測試，提高測試效率；一臺機器即可完成電池充放電，電壓交直流內阻，過充過放等常規測試。豐富的接口和通訊協議，滿足自動化設備的安裝需求， 經過多種嚴酷EMC電磁干擾實驗，保證儀器能從容應對各種工業現場測試。特 性 (FEATURES)
| 充電電壓 | 充電電流 | 放電電壓 | 放電電流 |
| 0-20V | 0-5A | 0-30V | 0-15A |
| 交流內阻 | 電池電壓 | 電池容量 | 直流內阻 |
| 0.1 mΩ~3Ω | 0~30V | 99999mAh | 0.1mΩ~1Ω |
● 集成20V/5A電源和100W/30V/15A負載和交流內阻儀全部功能
● 大屏幕液晶顯示，中英文切換，內容更豐富，顯示更清晰
● 既可測試電池的交流內阻，也可以測試電池的直流內阻，滿足不同類型的內阻測試需求
● 擁有標準RS232接口，LAN通訊口，標準SCPI通訊協議，滿足自動化測試客戶的需求
● 內阻量程范圍為30mΩ～3Ω，最小分別率1μΩ，最大顯示31000數；電壓量程范圍為6V～30V，最小分別率0.1mV，最大顯示60000數。電源電壓量程范圍0～20V，電流輸出0～5A
● 負載電壓量程范圍為6V～30V，最小分別率0.1mV，最大顯示60000數。負載電壓量程范圍為3A～15A。最小分別率0.1mA，最大顯示30000數
規格(SPECIFICATION)
| 型 號 | TSK3568 | |
| 顯 示 | 4.3英寸大屏幕液晶顯示 | |
| 測試參數 | 可同時測量電源、負載、交流內阻儀全部功能 | |
|
電池內阻測試范圍 |
電池電壓測量范圍 | 0~30V |
|
交流內阻測試范圍 |
30 mΩ量程0.001 mΩ~30.000mΩ；最小分辨率0.001mΩ 300 mΩ 量程 0.01 mΩ~300.00mΩ；最小分辨率0.01 mΩ 3000 mΩ 量程 0.01 mΩ~3000.0mΩ；最小分辨率0.1 mΩ |
|
| 識別電阻測量范圍 | 0.1 kΩ~999.9kΩ 最小分辨率0.1 kΩ | |
| 容量測試范圍 | 0~10000mAH 最小分辨率1mAH | |
|
測試 速度 |
靜態測試 | 測試所有功能：1.1~2秒 |
| 容量測試1C電流充放電 | 3-4小時 | |
|
測量精度 |
電壓測量精度 | ±0.05%rdg.±6dgt |
| 電流測量精度 | ±0.3%rdg.±6dgt電流（0~2.999A）±0.3%rdg.±6dgt電流（3.000~15.000A） | |
| 交流內阻測量精度 | ±0.3%rdg.±6dgt | |
| 識別電阻測量精度 | ±0.3% | |
| 電池容量測量精度 | ±2% | |
| 內部數控電源指標 | 輸出最高電壓 | 20V (±0.05%rdg. ±6dgt) |
| 輸出最大電流 | 5A (±0.3%rdg. ±6dgt) | |
| 紋波電壓 | <100mV | |
| 負載調整率 | <1% | |
|
內部數控負載指標 |
最高電壓 | 30V (±0.05%rdg. ±6dgt) |
| 最大電流 | 3A(連續) 15A（連續） (±0.5%rdg. ±6dgt) | |
| 過流測量范圍 | 0~15A 最小分辨率10mA | |
| 最大功率 | 90W(連續) 100W（連續） | |
| 直流內阻測試范圍 | 0~1000mΩ (±0.5%rdg. ±6dgt) | |
| 尺寸與重量 | 329mm*328mm*96mm； 2.5kg | |
| 附件 | TSK9363A、TSK9368、TSK9702、TSK9800、BD9、電源線 |
應 用 (APPLICATION)
● TSK3568電池綜合測試儀可用于測試各種鋰電池、鎳氫電池、鎳鎘電池、紐扣電池、柱狀電池、軟包電池● 電池綜合性能測試，充放電容量測試，交直流內阻測試，過沖過放測試，I2C測試等等
