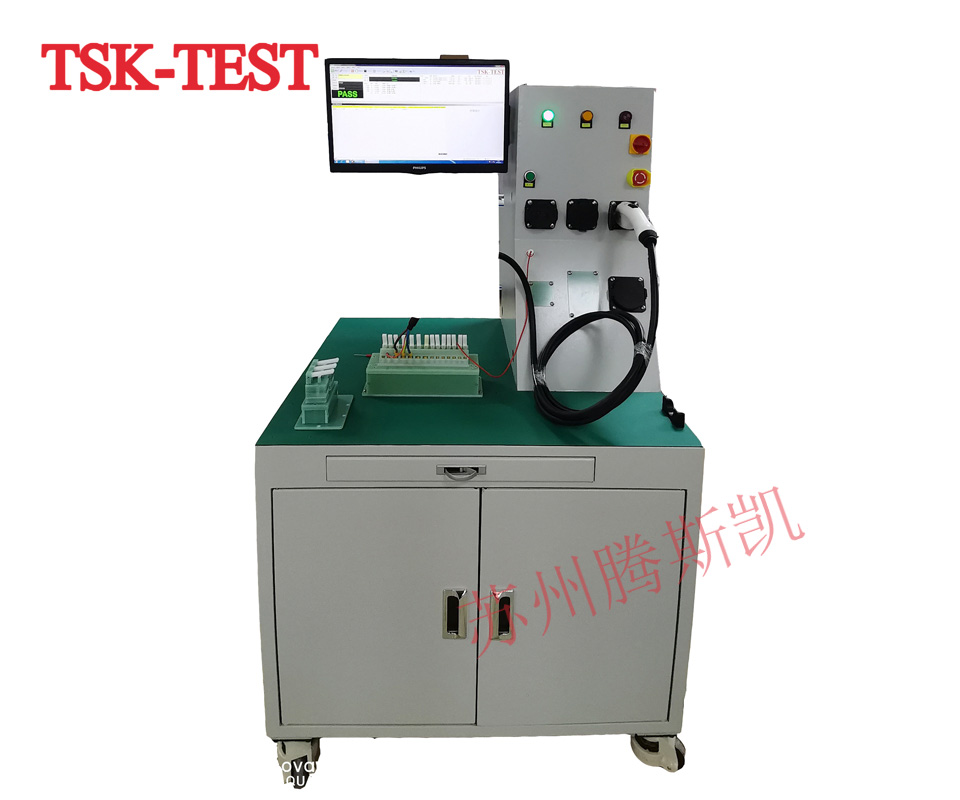

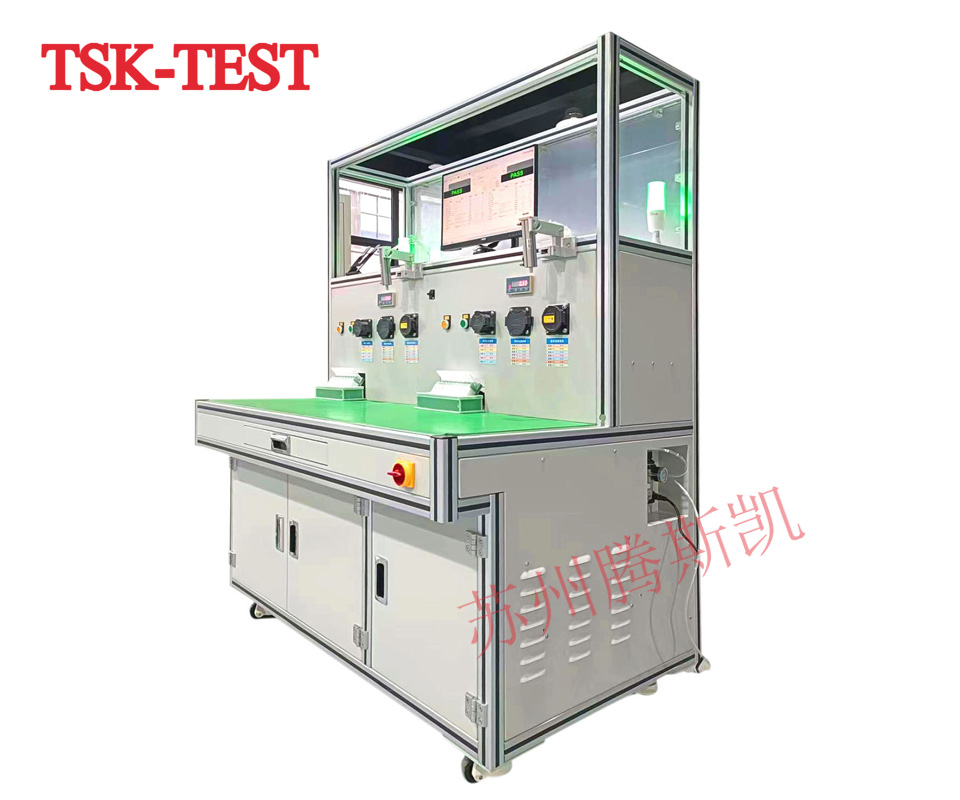

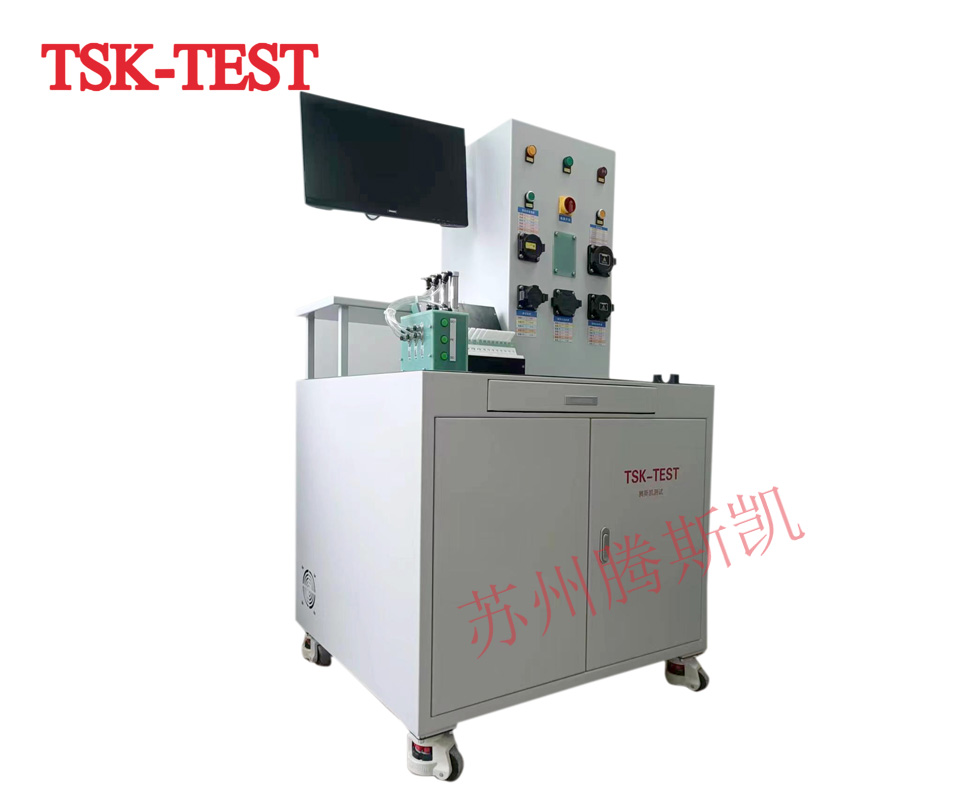

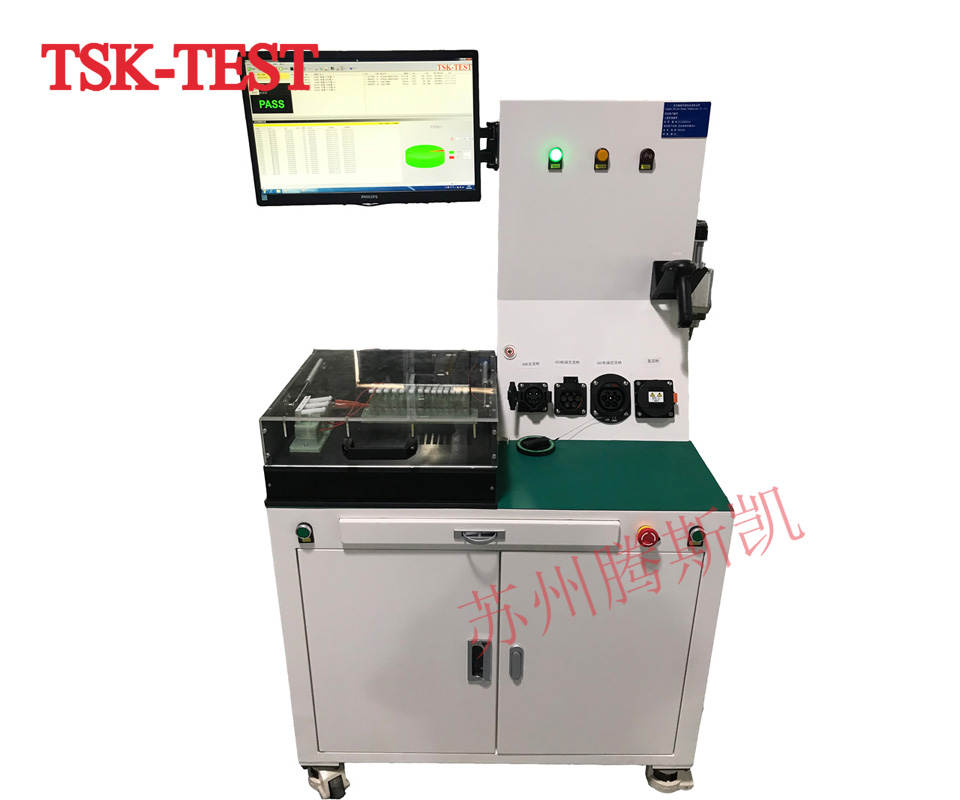

電動汽車充電槍測試儀

詳細信息

詳細介紹

一 .測試產品分類：

　　1. 國標交流充電槍(兩頭都是槍)

　　2. 國標交直流充電槍帶線

　　3. 歐標的充電槍帶線

　　4. 美標的充電槍帶線

　　5. 一頭是槍，一頭是三眼插

　　6. 插座帶線

　　二.設備特點：

　　1. 電阻測試采用四線式量測方法

　　2. 導通與高壓一體式測試

　　3. 測試數據可存儲到電腦中,存儲的格式PDF檔。

　　4. 存儲的測試數可以按批號或按時間導出測試數據。

　　5. 測試報告打印功能

　　6. 測試完成后條碼自動打印功能(可以是條碼，也可以是二維碼)

　　7. 帶滾輪的機柜式架構，移動方便;可根據產線的產量，多臺任意組合

　　8. 治具與機器之間連接用快速接頭連接，更換治具方便

　　9.全電腦化操作

　　三.測試項目：

　　1.相序，導通電阻。

　　2.絕緣和耐壓。

　　3.插拔槍開關檢測。

　　4.電阻、電感、電容和二極管

　　四.測試方式;

　　采用待測物兩端都要連接到治具上，如果只有一端有連接器，另外一端采用夾子或探針接觸的方式，接到測試治具上面。

　　五.測試要求：

　　1. 測試要有指示燈和聲音報警。

　　2. 產品的啟動測試(1.掃條碼啟動2電腦端測試按鈕;3.治具端啟動按鈕)。

　　3. 裸露的線要有防護照(氣動的)

　　4. 測試治具和控制箱之間采用快速插頭連接，?便測試治具快速更換。

　　六：產品規(guī)格：

進階功能	精密4線量測可程序化連續(xù)測試自動找點自動診斷自我校正歸零
測試掃瞄模式	自動/短路掃瞄可切換
量測訊號源	額定輸出5Vdc 絕緣測試50~1500Vdc 耐壓測試50~1000Vac 10Vdc分辨率 ±1% 準確度
顯示/聲響裝置	320×240 分辨率圖形液晶顯示 Pass/Fail LED 紅綠指示燈/畫面顯示/聲響
量測接點	64獨立量測接點(Optional)，可選購128/256接點高壓校正正負端輸出自動找點端子
控制面版	系統(tǒng)/快速/編輯/功能按鍵群組
界面	RS-232 通信連接埠打印機端口遠程控制埠
