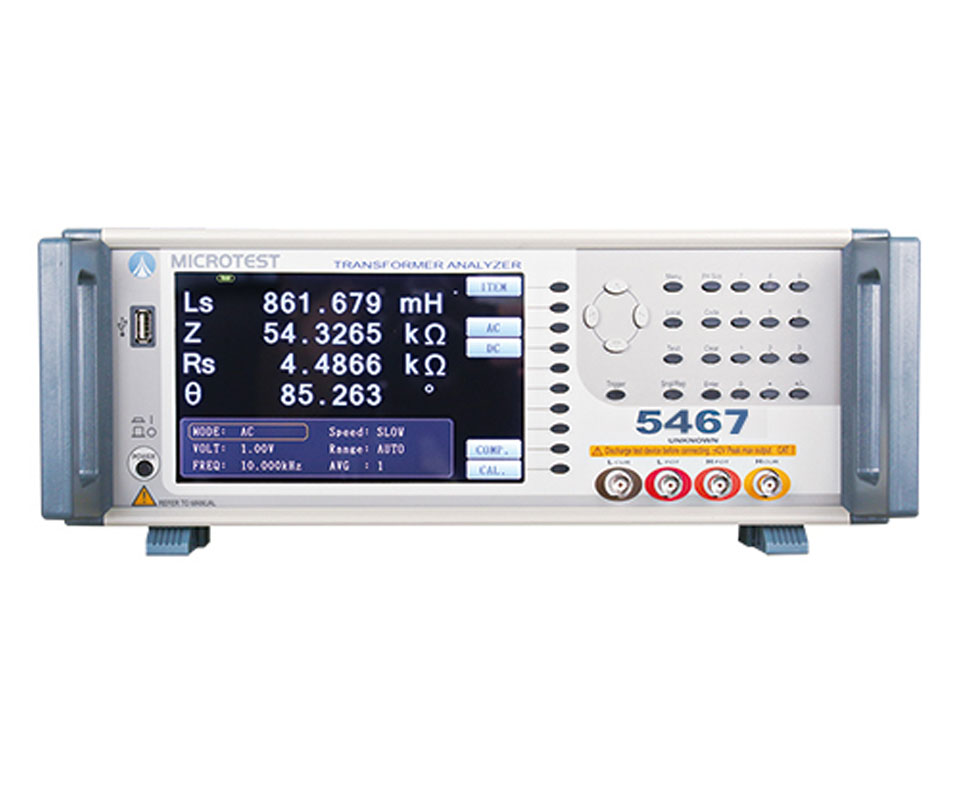

變壓器測試儀5467
<
>
詳細信息
益和 5467 變壓器， 測試頻率為 10Hz-1MHz，測試點位為48 點?；揪珳?zhǔn)度 ±0.1%，搭配F5648測試治具(含100mA直流偏置電流)。內建可儲存128組測試檔案。支援RS-232、Handler、LAN、USB Host等介面。適用于各種變壓器進料、檢驗、品保等檢測部門。
特色：
· 量測頻率 10Hz-1MHz
· 48 通道數
· ±0.1% 基本精確度
· 內建 LCR 測試儀，一機兩用，同時顯示四種元件參數
· 可搭配氣動測試治具，含 100mA 直流偏置 (F5648)
· 開路、短路校正功能
· USB Host 可存取設定檔案、測試資料和畫面擷取圖片
· 支援 RS-232、Handler、LAN、USB Host 等介面
· 適用于各種變壓器進料、檢驗、品保等檢測領域
量測數據
規格
參數量測范圍
應用范圍
電源變壓器、通訊變壓器、電子變壓器
特色：
· 量測頻率 10Hz-1MHz
· 48 通道數
· ±0.1% 基本精確度
· 內建 LCR 測試儀，一機兩用，同時顯示四種元件參數
· 可搭配氣動測試治具，含 100mA 直流偏置 (F5648)
· 開路、短路校正功能
· USB Host 可存取設定檔案、測試資料和畫面擷取圖片
· 支援 RS-232、Handler、LAN、USB Host 等介面
· 適用于各種變壓器進料、檢驗、品保等檢測領域
量測數據
| 測量頻率 | 10Hz-1MHz |
| 測試通道數 | 48 |
| 測量頻率解析度 | 五位數 |
| AC測試信號位準 | 10mV-2Vrms |
| 圈數比頻率 | 50Hz-200kHz |
| 輸出阻抗 | 100Ω |
| LCR 測試儀功能 | ● |
| 直流偏置電流治具(F5648) | 100mA |
| 量測參數項目 | 電感、阻抗、電容、電抗、電導、電納、導納、交流電阻、品質因子、損耗因子、相位角、直流電阻、漏感、圈數比、平衡、短路 |
規格
| 量測模式 | LCR測試+變壓器測試 |
| 等效電路 | 串聯、并聯 |
| 校正 | 開路、短路 |
| 內建儲存 | 128組測試檔案 |
| USB Host 儲存 | 存檔組數取決于USB容量大小 |
| 觸發測試方式 | 自動、手動、外部 |
| 介面 | RS-232、Handler、LAN、USB Host、EXT. I/O |
| 電源需求 | 電壓 98Vac-132Vac 或195Vac-264Vac |
| 頻率 47-63Hz | |
| 液晶螢?zāi)伙@示 | 7吋TFT, 彩色顯示(800*480) |
| 操作環境 | 溫度：10℃-40℃、濕度：10-90%RH |
| 外觀尺寸 W*H*D | 344x145x343 mm |
| 重量 | 9 Kg |
參數量測范圍
| 項目 | 范圍 |
基本精準度 (AC 參數為 1KHz) |
速度 |
| L, LK | 0.1nH ~ 9999.99H | 0.1% | 25ms |
| C | 0.00001pF ~ 999.99mF | 0.1% | 25ms |
| Q,D | 0.00001 ~ 99999 | 0.0005 | 25ms |
| Z,X,R | 0.00001Ω ~ 99.9999MΩ | 0.1% | 25ms |
| Y | 0.01nS ~ 99.9999S | 0.1% | 25ms |
| θ | -180°~ +180° | 0.03° | 25ms |
| DCR | 0.1mΩ ~ 99.999 MΩ | 0.1% | 25ms |
| Turn | 0.1 ~ 99999.9 turns | 0.5% | 50ms |
| Pin-Short | 12 pairs, between pin to pin | -- | 15ms |
電源變壓器、通訊變壓器、電子變壓器
